Tester un fusible paraît technique, mais pas de panique. La méthode reste simple si le circuit est hors tension. Un fusible protège un circuit en fondant si le courant devient anormalement fort.
Ce tutoriel sert à vérifier si un fusible est encore bon. Il convient pour un appareil, une voiture ou un ancien tableau. À la fin, chaque étape sera claire, du contrôle visuel au remplacement.
Sécurité avant de tester un fusible
La sécurité vient avant la mesure. Il faut couper le courant, puis retirer le fusible. Cette règle évite d’abîmer le multimètre et limite le risque électrique.
Les données pratiques concordent sur ce point. Le test en continuité se fait hors tension. Un contrôle simple prend souvent moins de 5 minutes, selon Linternaute. Pour aller plus loin, le bloc de préparation détaille le matériel utile.
Couper l’alimentation et retirer le fusible avant toute mesure
Couper l’alimentation veut dire ouvrir le disjoncteur général ou débrancher l’appareil. Ensuite, retirer le fusible de son support avant de mesurer. C’est plus simple qu’il n’y paraît.
Dans un tableau ancien, il faut travailler un fusible à la fois. Cette méthode évite les erreurs de repérage. Elle réduit aussi le risque de remettre un mauvais fusible au mauvais endroit. Pour aller plus loin, la suite explique les signes visibles.
Peut-on tester un fusible sous tension ?
Non, pas en mode continuité ni en mode ohmmètre (mesure de résistance). Le multimètre envoie un petit courant de test. Sous tension, ce mode devient inadapté et potentiellement dangereux.
Il ressort aussi qu’un fusible neuf qui reseute tout de suite signale souvent un court-circuit ou une surcharge. Il ne faut pas insister. Un professionnel doit alors chercher le défaut en aval. Pour aller plus loin, le contrôle visuel peut déjà donner un indice.
Comment reconnaître un fusible grillé à l’œil nu ?

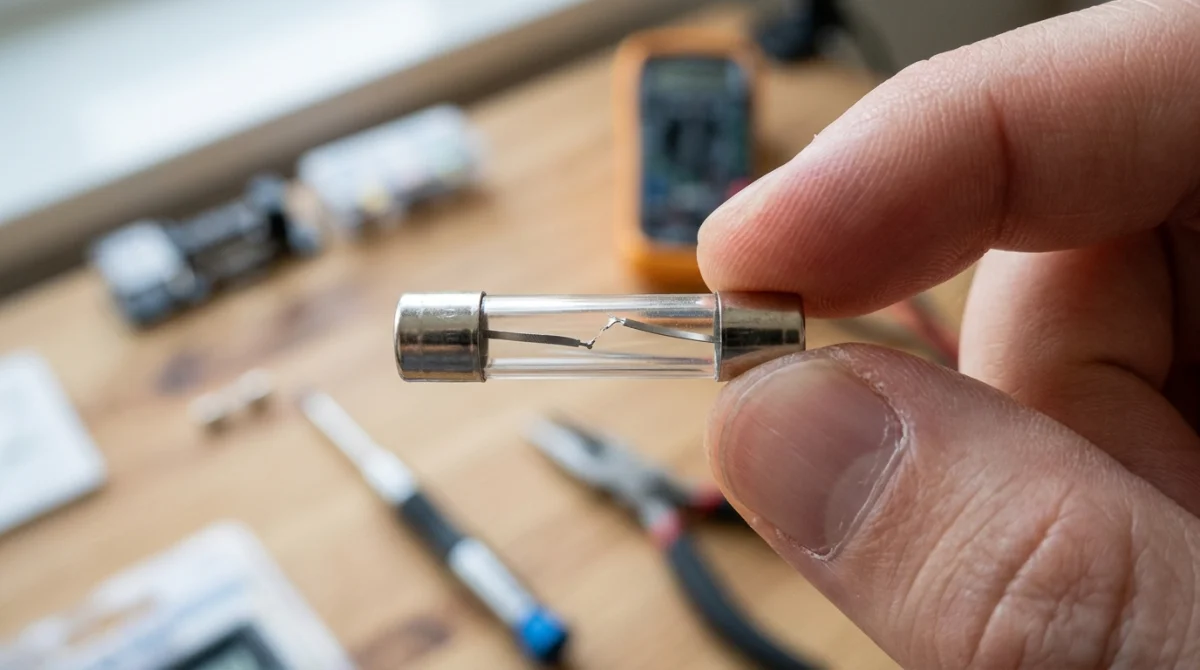

Un fusible grillé montre parfois un défaut sans appareil de mesure. Sur un modèle en verre, le filament peut être cassé. Sur une cartouche, un espace dans l’élément fusible peut apparaître.
Certains modèles possèdent une pastille témoin, parfois rouge. D’autres ont un petit voyant qui s’éteint. Ce contrôle reste utile, mais il ne suffit pas toujours si le corps du fusible est opaque.
Un fusible peut aussi mal fonctionner sans être visiblement noirci. La corrosion, l’humidité ou un mauvais contact peuvent gêner le passage du courant. Dans ce cas, seul un test de continuité confirme l’état réel. Pour aller plus loin, le matériel suivant couvre les cas courants.
Matériel nécessaire pour tester un fusible
Le matériel reste limité. Dans la plupart des cas, un multimètre suffit. Des gants isolés, des lunettes de sécurité et un fusible de rechange du même calibre ajoutent une marge utile.
Les sources citées mentionnent aussi le testeur de fusibles et l’astuce avec pile et ampoule. Le niveau indiqué est débutant. Pour aller plus loin, l’encadré suivant résume l’essentiel avant de commencer.
Quel multimètre choisir pour tester un fusible ?
Un multimètre avec mode continuité ou mode ohmmètre convient. Le mode continuité fait souvent un bip si le courant passe. Le mode ohmmètre affiche une valeur en ohms (Ω).
Les réglages cités varient selon les appareils, comme x200 ou x2000. Il faut surtout suivre les inscriptions du modèle utilisé. Les cordons vont souvent sur COM et V/Ω, mais le manuel reste la référence. Pour aller plus loin, une vérification rapide évite les faux résultats.
Tester le multimètre et vérifier les cordons avant de commencer
Avant la mesure, placer le fil noir sur COM et le fil rouge sur V/Ω si le boîtier l’indique. Certaines notices emploient un ordre de mots différent. Le plus sûr reste le marquage présent sur l’appareil.
Toucher ensuite les deux pointes l’une contre l’autre. Le multimètre doit biper ou afficher 0 Ω environ. Sans contact, l’écran montre souvent 1, I ou OL, selon le modèle. Pour aller plus loin, l’encadré ci-dessous aide à tout réunir.
Une préparation courte limite les erreurs et rend la mesure plus fiable.
Comment tester un fusible avec un multimètre ?
La mesure se fait en quelques gestes. Il faut régler l’appareil, poser une pointe de chaque côté du fusible, puis lire le résultat. Le sens n’a pas d’importance.
Cette méthode reste la plus fiable à la maison. Elle sert aussi pour de vieux porte-fusibles. Pour aller plus loin, le visuel puis les étapes détaillent l’ordre à suivre.
Couper l’alimentation générale ou débrancher l’appareil concerné. Retirer ensuite le fusible de son support pour mesurer un élément isolé du circuit.
Brancher les cordons selon les bornes marquées sur l’appareil. Sélectionner le mode continuité ou le mode ohmmètre, parfois noté Ω, x200 ou x2000.
Mettre les deux pointes en contact. Le multimètre doit biper ou afficher une valeur proche de 0 Ω. Sans contact, l’écran montre souvent 1, I ou OL.
Poser une pointe de touche sur chaque embout métallique du fusible. Le sens de contact n’influence pas la lecture sur ce type de mesure.
Un bip ou une lecture proche de 0 Ω indique un fusible bon. Une lecture 1, I ou OL indique un circuit ouvert, donc un fusible grillé.
Régler le multimètre en continuité ou en ohmmètre
Le mode continuité reste le plus simple. Il donne un signal sonore immédiat. Le mode ohmmètre donne le même verdict avec une valeur chiffrée.
Selon les appareils, l’écran peut afficher 1, I ou OL avant contact. Cela ne signifie pas une panne du multimètre. Pour aller plus loin, la pose des pointes compte tout autant.

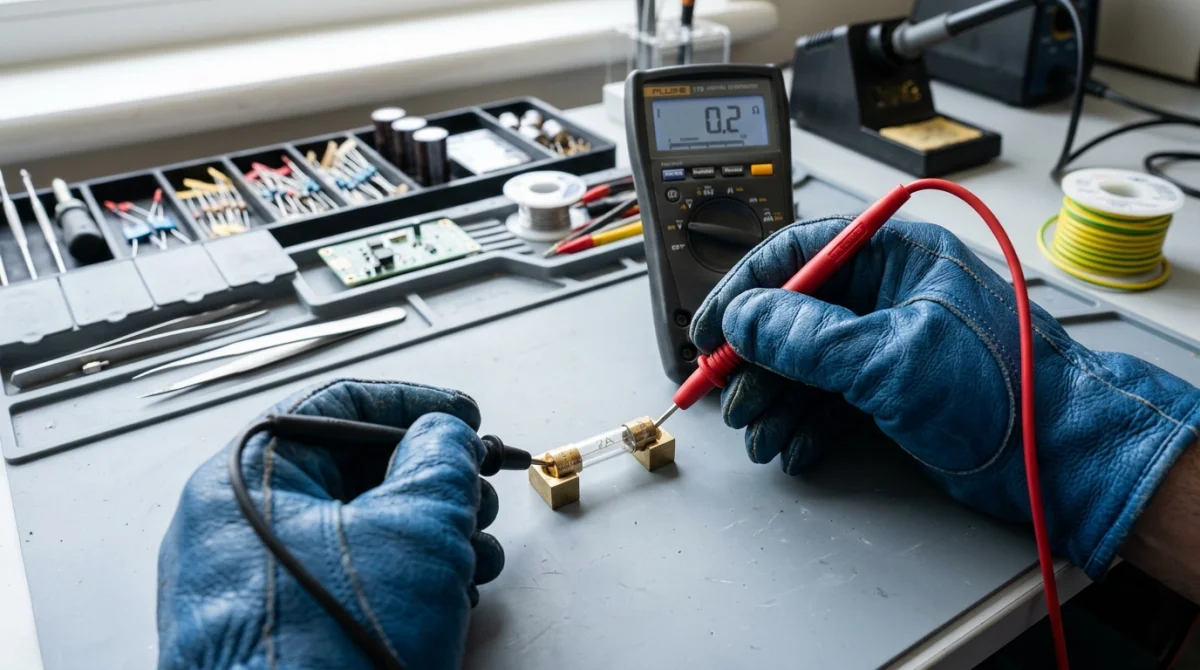

Placer les pointes de touche sur les deux extrémités du fusible
Les pointes doivent toucher les deux parties métalliques du fusible. Il faut éviter les zones sales ou oxydées. Un contact net rend la lecture plus stable.
Sur un fusible automobile, viser les deux languettes métalliques. Sur une cartouche cylindrique, viser les deux embouts. Pour aller plus loin, il faut ensuite bien lire chaque symbole de l’écran.
Interpréter les résultats : bip, 0 Ω, 1, I ou OL
Un bip ou une valeur proche de 0 Ω indique que le courant passe. Le filament interne reste intact. Le fusible est donc en état.
Si le multimètre affiche 1, I ou OL, le circuit est ouvert. Le filament a fondu. Il faut remplacer ce fusible par un modèle identique. Pour aller plus loin, il existe aussi des solutions sans multimètre.
Comment tester un fusible sans multimètre
Sans multimètre, un contrôle reste possible. Le résultat sera parfois moins précis, mais il peut suffire pour un premier tri. Le contrôle visuel et le testeur dédié restent les plus simples.
L’astuce avec pile et ampoule existe aussi. Elle sert seulement à vérifier la continuité. Pour aller plus loin, les deux méthodes ci-dessous montrent quand les utiliser.
Utiliser un testeur de fusible
Le testeur de fusible est prévu pour cet usage. Il accueille le fusible et indique rapidement s’il laisse passer le courant. Cette solution évite de régler un multimètre.
Ce type d’outil convient bien aux fusibles automobiles. Il reste aussi utile pour des contrôles répétés. Pour aller plus loin, une astuce simple existe avec une pile et une ampoule.
Utiliser une pile et une ampoule pour vérifier la continuité
Cette méthode relie une pile, une petite ampoule et le fusible. Si l’ampoule s’allume, la continuité existe. Si elle reste éteinte, le fusible est probablement coupé.
Il faut rester prudent avec ce montage. Il ne remplace pas un vrai appareil de mesure. Il sert surtout pour un dépannage simple. Pour aller plus loin, les tableaux anciens demandent plus de méthode.
Comment tester les fusibles dans un tableau électrique ancien ?
Un tableau ancien demande plus d’ordre. Les porte-fusibles se ressemblent souvent, et une inversion arrive vite. Pas de panique, une méthode fixe évite les confusions.
Certains tableaux modernes n’ont plus de fusibles, mais des disjoncteurs réarmables. Dans ce cas, il n’y a pas de fusible à tester. Pour aller plus loin, l’étape clé consiste à avancer un par un.
Procéder un par un pour éviter les erreurs de repérage
Tester un par un reste la règle la plus sûre. Il faut commencer d’un côté du tableau, puis avancer dans le même sens. Cette logique limite les erreurs de repérage.
Il est utile de commencer par le circuit lié à la panne, par exemple un four ou un chauffe-eau. Si un fusible est bon, remettre-le aussitôt en place. Pour aller plus loin, un visuel de contrôle aide avant remise sous tension.
Que faire si le fusible neuf reseute immédiatement ?
Un fusible neuf qui reseute tout de suite signale rarement un simple hasard. Il pointe souvent un court-circuit, une surcharge, une prise abîmée ou un appareil défectueux.
Il faut arrêter les essais. Répéter le remplacement ne règle pas la cause. Cela peut même augmenter le risque d’échauffement. Pour aller plus loin, l’encadré suivant permet de vérifier que le contrôle a été bien mené.
Le fusible a été testé hors tension, le verdict est clair, et le remplacement éventuel respecte le même calibre et le même type.
Remplacer le fusible avec le bon calibre et le bon type
Le remplacement doit respecter deux points. Il faut le même calibre, donc le même ampérage, et le même type de fusible. Des valeurs courantes existent, comme 10 A, 16 A ou 32 A.
Monter un calibre supérieur pour « tenir plus longtemps » est une mauvaise idée. Le fusible protège les câbles et les appareils. Le contourner avec du fil ou de l’aluminium crée un risque d’incendie. Pour aller plus loin, les erreurs ci-dessous reviennent souvent.
Cette erreur peut fausser la mesure et abîmer l’appareil. Le fusible doit toujours être retiré et testé hors tension.
Un calibre plus fort protège moins bien le circuit. Il faut reprendre exactement le même ampérage et le même type.
Les inversions deviennent vite probables dans un ancien tableau. Il faut tester, noter et remettre chaque fusible avant de passer au suivant.
Un fusible neuf qui resaute indique souvent un problème en aval. Il faut alors faire diagnostiquer le circuit plutôt que répéter les essais.
Un fusible peut sembler correct mais mal fonctionner à cause d’un mauvais contact. Il faut aussi inspecter le support et les embouts.
Questions fréquentes
Le contrôle lui-même prend souvent moins de 5 minutes. Ce délai suppose que le fusible soit accessible et que le multimètre soit déjà prêt.
Le retrait reste la méthode la plus fiable. Un test en place peut être trompeur, car d’autres éléments du circuit peuvent influencer la lecture.
Ces affichages signalent souvent un circuit ouvert en mode ohmmètre. Sur un fusible, cela indique généralement que le filament est coupé.
Dans ce cas, il n’y a pas de fusible à tester. Il faut plutôt identifier le disjoncteur déclenché, corriger la cause, puis le réenclencher si la situation le permet.
Un appel s’impose si le fusible neuf resaute, si le tableau est ancien et mal repéré, ou si un doute persiste sur la sécurité. Une rénovation vers des disjoncteurs peut aussi être envisagée.
Le point clé reste simple, tester un fusible se fait toujours hors tension et, si possible, après retrait. La lecture du multimètre suffit ensuite à trancher vite entre un fusible bon et un fusible grillé.
Quand un fusible saute de nouveau, le vrai sujet n’est plus le fusible, mais le circuit derrière. Cette distinction fait gagner du temps et évite un remplacement inadapté.
